Compteurs d'énergie Circutor

Circutor


La solution pour la lecture partielle de l'énergie électrique aux divers points d'une installation électrique.
Compteurs électroniques monophasés avec indication digitale ou mécanique, qui mesure l'énergie de chaque secteur de votre installation; c'est-à-dire, un contrôle de chaque prise individuelle de courant, (prises pour caravanes dans des campings, charge de batteries, consommations abusifs de courant dans des hôtels, alimentation d'instruments d'exposition en grandes surfaces, consommations des stands dans des foires, etc.).

Compteurs électroniques triphasés d'énergie active et réactive, qui mesure l'énergie électrique consommée par des circuits triphasés (consommation de moteurs, pompes à eau, etc.)

Modules centralisateurs d'impulsions CIRCUTOR LM24-M / LM50-TC, qui connecté à un PC à travers un réseau RS-485 ou Ethernet vous offre un contrôle absolu de l'énergie électrique consommée par un quelconque compteur ou de n'importe quelle autre source d'impulsions (compteurs d'eau, gaz, etc).



PDF Circutor catalogue général compteurs d'énergie

 PDF Circutor catalogue détaillé compteurs d'énergie

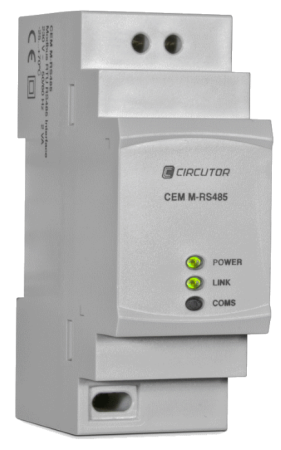

Circutor CEM-M

!

Module de communications
Circutor CEM-M-RS-485
Circutor CEM-M-ETH

Modules de communications pour compteurs type CEM pour montage sur rail DIN



Description:

Les Circutor CEM-M sont des modules de communications échangeables pour les compteurs d’énergie de rail CEM-C. Ces modules permettent d’augmenter les prestations des compteurs d’énergie de telle sorte que tout compteur puisse s’adapter aux communications existantes dans l’installation.

Les systèmes de gestion d’énergie exigent des compteurs qui seront conformes aux réglementations de mesure internationale mais, en même temps, qui pourront être intégrés dans les protocoles de communication standards dans les immeubles. La gamme Circutor CEM-M permet que l’utilisateur puisse installer le compteur CEM-C demandé par l’installation (monophasé, triphasé direct ou triphasé indirect) et, ensuite, de lui ajouter le module CEM-M le plus approprié pour l’installation en fonction de son protocole de communications.



Ce système modulaire permet, entre autres choses, de :

Sélectionner le compteur d’énergie et ensuite ajouter les communications requises par le BMS.

Réduire le stock de références puisque, indépendamment de si le client décide de lire le compteur à distance ou non, et le faire avec un protocole ou un autre, le compteur ne devra pas être remplacé.



Applications:

Intégration de mesures énergétiques dans les systèmes BMS ou PLC

Échange de protocoles sans besoin de changer le compteur d’énergie

Supervision et contrôle de l’efficacité énergétique dans les immeubles qui auront un BMS ou un système de gestion existant.

 PDF Fiche technique Circutor CEM-M  PDF Présentation compteurs Circutor CEM  PDF Brochure compteurs Circutor CEM

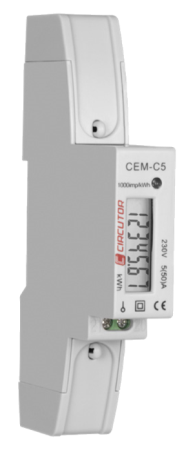

Circutor CEM-C5

Q25112
!

Circutor CEM-C5 - Compteur monophasé d’énergie électrique

Compteur monophasé d’énergie électrique pour montage sur rail DIN



Description:

Circutor CEM-C5 est un compteur monophasé d’énergie active (kWh) de jusqu’à 50 A.

L’équipement dispose de mesure unidirectionnelle (Mesure absolue) avec une précision en Classe 1.

Le dispositif dispose d’une sortie numérique intégrée pour la génération d’impulsions en fonction de l’énergie mesurée



Caractéristiques:

Conformité aux normes IEC 62052-11 et IEC 62053-21 (exigences générales et particulières d’équipements de mesure)

Taille réduite (1 module rail DIN, 18 mm)

Display LCD rétroéclairé à (six chiffres)

Hermétique (Anti-fraude)



Applications:

Mesure de consommations électriques dans les immeubles, machines ou secteur tertiaire.

Communication de la consommation énergétique à un système distant.

 PDF Fiche technique Circutor CEM-C5  PDF Présentation compteurs Circutor CEM  PDF Brochure compteurs Circutor CEM

Circutor CEM-C6

!

Compteur monophasé d’énergie électrique
Circutor CEM-C6

Circutor CEM-C6 MID

Circutor CEM-C6 110

Compteur monophasé d’énergie électrique pour montage sur rail DIN



Description:

Circutor CEM-C6 est un compteur monophasé d’énergie électrique de jusqu’à 100A, qui réalise la mesure de l’énergie sous une forme bidirectionnelle et qui a une précision de la Classe 1.

Le compteur est livré en outre avec une communication RS-485 / Modbus-RTU intégrée



Caractéristiques:

Conforme aux normes IEC 62052-11 et IEC 62053-21 (exigences générales et particulières des équipements de mesure)

Taille réduite (1 module rail DIN, 18 mm)

Display LCD rétroéclairé à (6 chiffres) avec un système d’écrans rotatifs pour l’affichage de paramètres électriques (V, A, kW, kvar, kVA, kWh, cos φ).



Applications:

Mesure de consommations électriques dans les immeubles, machines ou secteur tertiaire.

Contrôle de la consommation avec la fonction multi tarif, pour mesurer la consommation dans chaque période

Communication de la consommation énergétique à un système distant.

 PDF Fiche technique Circutor CEM-C6  PDF Présentation compteurs Circutor CEM  PDF Brochure compteurs Circutor CEM

Circutor CEM-C30

!

Compteur triphasé d’énergie électrique
Circutor CEM-C30-312
Circutor CEM-C30-312 MID

Compteur triphasé d’énergie électrique mesure à travers TI pour montage sur rail DIN



Description:

Affichge LCD (7 chiffres) avec système d’écrans rotatifs.

Port optique de communications latéral (Système OSC) pour placer le module de communications (CEM-M).

Dispose aussi de 2 boutons (1 scellable) pour afficher toute l’information mesurée.



Caractéristiques:

Certification MID module B+D (selon type)

Classe 1 en énergie active (Classe B selon MID), Classe 2 en énergie réactive

Conforme aux normes EN 50470 (réglementation européenne MID) ou IEC 62053-21 (réglementation internationale) selon type.

Taille réduite (4 modules, 72 mm)

2 tarifs

Compteur partiel réinitialisable

1 Sortie impulsions programmable selon DIN 43864

Indication par écran de mauvaises connexions

Accumulation d’énergie même en cas de mauvaises connexions



Applications:

Compteur redondant pour vérifier l’énergie imputée par la distributrice d’énergie.

Rapport de la consommation énergétique à un système à distance (PLC/BMS).

Contrôle des coûts pour l’obtention du ratio consommation/unité dans les processus industriels.

Affichage de paramètres électriques (V, A, kW, kWh, PF, etc.) par phase et triphasés.

 PDF Fiche technique Circutor CEM-C30  PDF Présentation compteurs Circutor CEM  PDF Brochure compteurs Circutor CEM

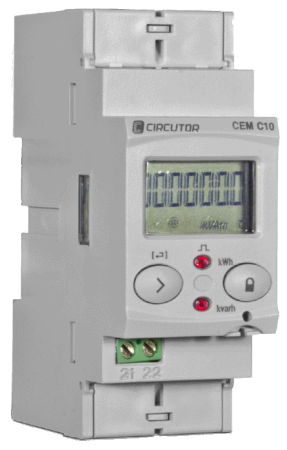

Circutor CEM-C10

!

Compteur monophasé d’énergie électrique
Circutor CEM-C10-212
Circutor CEM-C10-212 MID

Compteur monophasé d’énergie électrique pour montage sur rail DIN



Description:

LCD (7 chiffres) avec système d’écrans rotatifs.

Possède ’un port optique de communications latéral (Système OSC) pour placer le module de communications (CEM-M).

Dispose aussi de 2 boutons (1 scellable) pour afficher toute information mesurée.



Caractéristiques:

Certification MID module B+D (selon type)

Classe 1 en énergie active (Classe B selon MID), Classe 2 en énergie réactive

Conforme aux normes EN 50470 (réglementation européenne MID) ou IEC 62052-11 (réglementation internationale) selon type

Taille réduite (2 modules, 36 mm)

Compteur partiel réinitialisable

1 sortie impulsions programmable selon DIN 43864

Indication par écran de mauvaises connexions

Accumulation d’énergie même dans le cas de mauvaises connexions



Applications:

Mesure de consommations électriques dans immeubles, locaux ou sur machines.

Contrôle de la consommation durant une période déterminée.

Rapport de la consommation énergétique dans un système à distance (PLC/BMS).

Affichage de paramètres électriques (V, A, kW, kWh, PF, etc.)

 PDF Fiche technique Circutor CEM-C10  PDF Présentation compteurs Circutor CEM  PDF Brochure compteurs Circutor CEM

Circutor CEM-C20

!

Compteur triphasé d’énergie électrique
Circutor CEM-C20-312
Circutor CEM-C20-312 MID

Compteur triphasé d’énergie électrique mesure directe jusqu'à 65A pour montage sur rail DIN



Description:

Affichge LCD (7 chiffres) avec système d’écrans rotatifs.

Port optique de communications latéral (Système OSC) pour placer le module de communications (CEM-M).

Dispose aussi de 2 boutons (1 scellable) pour afficher toute l’information mesurée.



Caractéristiques:

Certification MID module B+D (selon type)

Classe 1 en énergie active (Classe B selon MID), Classe 2 en énergie réactive

Conforme aux normes EN 50470 (réglementation européenne MID) ou IEC 62053-21 (réglementation internationale) selon type.

Taille réduite (4 modules, 72 mm)

2 tarifs

Compteur partiel réinitialisable

1 Sortie impulsions programmable selon DIN 43864

Indication par écran de mauvaises connexions

Accumulation d’énergie même en cas de mauvaises connexions



Applications:

Compteur redondant pour vérifier l’énergie imputée par la distributrice d’énergie.

Rapport de la consommation énergétique à un système à distance (PLC/BMS).

Contrôle des coûts pour l’obtention du ratio consommation/unité dans les processus industriels.

Affichage de paramètres électriques (V, A, kW, kWh, PF, etc.) par phase et triphasés.

 PDF Fiche technique Circutor CEM-C20  PDF Présentation compteurs Circutor CEM  PDF Brochure compteurs Circutor CEM

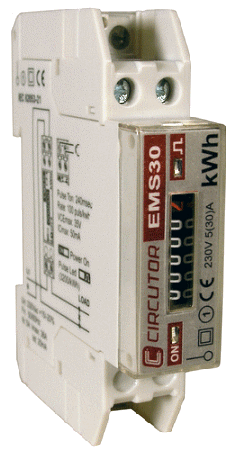

Circutor EMS30-C - M31611

UM300489
!

Compteur d'énergie électrique monophasée

Circutor EMS30-C

Le compteur Circutor EMS30-C est un compteur électromécanique monophasé d'énergie active (kWh) avec connexion directe pour montage sur rail DIN.



Principales caractéristiques:

  • Display mécanique de 6 digits: 5+1 décimale
  • Tension: 230VAC
  • Courant: 5A (max. 30A)
  • Dimension 1 module DIN
  • Indication d'erreur de connexion
  • 1 sortie d'impulsions avec transistor opto-couplé


PDF
Fiche technique Circutor EMS30-C

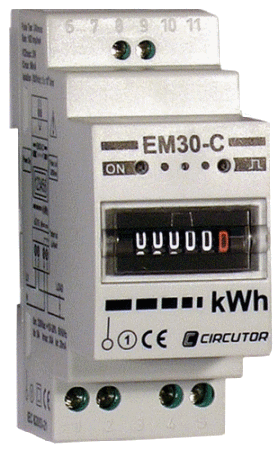

Circutor EM30-C - M30811

UM300460
!

Compteur d'énergie électrique monophasée

Circutor EM30-C

Le compteur Circutor EM30-C est un compteur électromécanique monophasé d'énergie active (kWh) avec connexion directe pour montage sur rail DIN.



Principales caractéristiques:

  • Display mécanique de 6 digits: 5 + 1 décimale
  • Tension: 230VAC
  • Courant: 5A (max. 30A)
  • Dimension 2 modules DIN
  • Indication d'erreur de connexion
  • 1 sortie d'impulsions avec transistor opto-couplé

PDF Fiche technique Circutor EM30-C

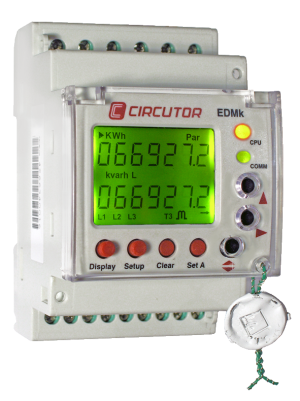

Circutor EDMk

!

Compteur d'énergie électrique triphasé

Mesure à travers TI .../5A ou .../1A

Circutor EDMk / Circutor EDMk MID

Le compteur Circutor EDMk est un compteur électronique triphasé d'énergie active et réactive, à connexion indirecte (mesure à travers de transformateurs de courant externes (T)I …/5A ou .../1A) pour montage rail DIN ou encastrable (option).

Mesure l'énergie consommée et générée en énergie active (kW/h) et en énergie réactive (kvar/h), tant capacitive qu'inductive.



  • Compteurs partiels " resetables"
  • Mesure 4 cadrans
  • Transformateurs d'isolement galvanique ITF
  • Communication RS485, (modèle EDMk-ITF-RS485)
  • Deux sorties digitales avec transistor opto-isolé
  • Information d'erreurs possibles de connexion par display

 Fiche technique Circutor EDMk  Brochure Circutor EDMk

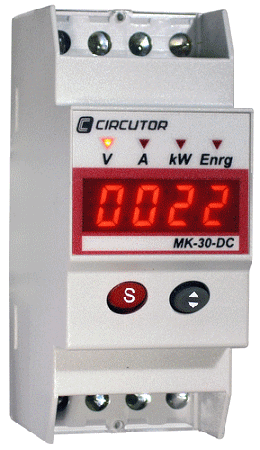

Circutor MK30-DC - M30300

UM300902
!

Compteur d'énergie électrique monophasé DC
Circutor MK30-DC

Le compteur Circutor MK30-DC est un compteur électronique d'énergie électrique en courant continu pour montage sur rail DIN.



Principales caractéristiques:

  • Tension jusqu'à 800 V DC
  • Display de 4 digits 7 segments de couleur rouge haute luminescence
  • Dimensions 2 modules DIN
  • Courant: 30A (max. 60A)
  • Paramètres mesurés: V, A, kW, kW/h
  • 1 sortie digitale avec transistor optocouplé



 PDF Fiche technique Circutor MK30-DC

Circutor MK-SH-DC

M30400
!

Compteur d'énergie électrique monophasé DC
Circutor MK-SH-DC

Le compteur Circutor MK-SH-DC est un compteur électronique pour la mesure de l'énergie consommée en courant continu (kWh) pour montage rail DIN

Principales caractéristiques:

  • Display de 4 digits 7 segments de couleur rouge haute luminescence
  • Tension: 230VDC
  • Entrée de courant via shunt 60mV
  • Dimensions 2 modules DIN
  • Paramètres mesurés: V, A, kW, kW/h
  • 1 sortie digitale avec transistor optocouplé



PDF Fiche technique Circutor MK-SH-DC

Circutor LM-4I-4O-M / M31563

M31563
!

Centralisateur d'impulsions de 4 entrées et 4 sorties
Circutor LM 4I / 4O-M

Le Circutor LM 4I / 4O-M  est un centralisateur d'impulsion à 4 entrées et 4 sorties type relai avec communication RS485.



Le Circutor LM4I-4O-M est un équipement centralisateur de compteurs d’énergie à 4 entrées numériques (optocouplées) pour la lecture d’impulsions qui proviennent des compteurs électriques, d’eau, gaz, etc. La valeur des impulsions est sauvegardée en mémoire.



Le Circutor LM4I-4O-M possède un total de 4 entrées libres de tension associées à 4 registres de mémoire.



Le Circutor LM4I-4O-M possède un total de 4 sorties type relais, ces sorties sont gouvernées par le master qui, à travers des communications, peut les activer ou les désactiver lorsque l’application le requiert.



L’instrument possède une fonction d’écriture capable de donner une impulsion d’activation ou de désactivation de toute sortie.

PDF Fiche technique Circutor LM 4I / 4O-M

Circutor LM-24M / M31520

UM200048
!

Centralisateur d'impulsions de 24 entrées avec communication RS485
Circutor LM 24-M

Le Circutor LM-24-M est un instrument centralisateur de compteurs d’énergie avec 24 entrées numériques (optocouplées) pour la lecture d’impulsions provenant de compteurs électriques, d’eau, gaz, etc.

La valeur des impulsions est sauvegardée en mémoire.



Le Circutor LM24-M possède un total de 24 entrées libres de tension associées à 24 registres de mémoire.



Pour la lecture et l'écriture des 24 compteurs à travers un PC ou d'un PLC, le Circutor LM-24-M possède un port de communication série de type RS485. Le protocole de communication utilisé est le MODBUS ©.



Sont disponibles les fonctions de lecture est de remise à zéro des différents compteurs.



Le branchement de plusieurs centralisateurs Circutor LM-24-M dans un même réseau RS485 est possible.



Il est possible d'assigner un numéro d'identification personnel (programmable de 01 a FF hex par l'utilisateur), pour chaque centralisateur Circutor LM-24-M se trouvant sur le même réseau RS485.

 Fiche technique Circutor LM-24-M

Circutor LM-50-TCP / M31531

UM311080
!

Centralisateur d'impulsions de 50 entrées avec communication Ethernet
Circutor LM-50-TCP

Le Circutor LM50-TCP est un instrument centralisateur de compteurs d’énergie avec 50 entrées numériques (optocouplées) pour la lecture d’impulsions provenant de compteurs électriques, d’eau, gaz, etc.

La valeur des impulsions est sauvegardée en mémoire.



Le Circutor LM50-TCP possède un total de 50 entrées libres de tension associées à 50 registres de mémoire.



Pour la lecture et l'écriture des 50 compteurs à travers une application de gestion capable de générer des connexions avec protocole MODBUS/TCP, le Circutor LM50-TCP possède un port de communication Ethernet 10BaseT/100Base TX.



Sont disponibles les fonctions de lecture est de remise à zéro des différents compteurs.



L'instrument se comporte comme une passerelle de communication.

Le Circutor LM50-TCP possède une sortie BUS485 pour connecter un maximum de 31 instruments RS485.

PDF Fiche technique Circutor LM-50-TCP

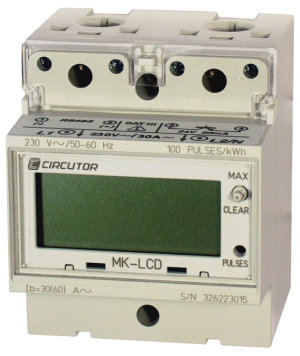

Circutor MK-LCD

!

Compteur électronique d'énergie
électrique monophasé
Circutor MK-LCD  et Circutor MK-M

Le compteur Circutor MK-LCD est un compteur d'énergie active (kWh) monophasé à connexion directe pour un montage sur rail DIN.



Principales caractéristiques:

  • Indication d'erreur de connexion
  • Courant jusqu'à 120 A (selon modèle)
  • Communication RS485, (modèle –RS485)
  • 1 sortie digitale avec transistor optocouplé
  • Compteurs partielles
  • Dimensions 4 modules DIN
  • Affiche les paramètres instantanés tels que tension, courant et puissance.

 PDF Fiche technique Circutor MK-LCD  PDF Fiche technique Circutor MK-M
