Interfaces de communications Circutor

Circutor

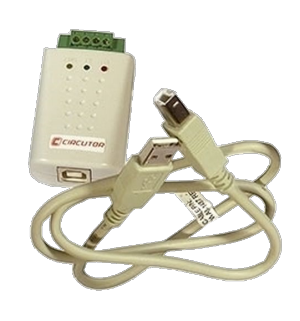

Circutor USB-RS

Circutor
Ajouter au panier
  • Description
  • En savoir plus
Convertisseur USB - RS232 ou RS485

Convertisseur de protocole de réseau USB en RS232 ou RS485
Alimentation à travers le port USB du PC
Vitesse de transmission allant de 4 800 à 12 800 bit/s
Uniquement recommandé pour les mises en marche et les communications éventuelles

Modèle:

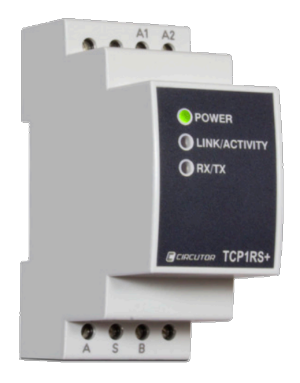

Circutor TCP1RS+

Circutor
M62121
Vérifier la disponibilité
Ajouter au panier
  • Description
  • En savoir plus
Intreface RS485 – Ethernet ou vice-versa

Protocoles de réseau: TCP / UDP / MODBUS TCP / HTTP
Ethernet: 10BaseT / 100BaseTX autodétectable (RJ45)
Port sériel: RS485 trois fils, (A /B/GND)
Vitesse port sériel: 1200...115.200 bps
Bits de données port sériel: 7 / 8
Bits d'arrêt port sériel: 1 / 2
Parité port sériel: Configuration: paire, impaire, aucune
Firmware: Actualisable depuis la page web
LEDs de diagnostic: Power / Link-Activity / RX-TX
Alimentation: 196…253 VAC
Connexion alimentation: Bornes métalliques à vis "posidraft"

Modèle:

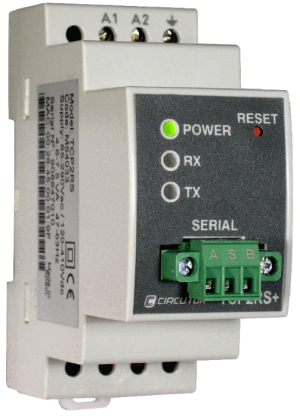

Circutor TCP2RS+/M54033

Circutor
UM311058
Ajouter au panier
  • Description
  • En savoir plus
Interface de communication RS232/485 – Ethernet

Interface Circutor TCP2RS+
Protocoles de réseau: TCP / UDP / MODBUS TCP / HTTP
Ethernet: 10BaseT / 100BaseTX autodétectable (RJ45)
Port sériel: RS485 / RS232 trois fils, (A /B/GND) (RX /TX /GND)
Vitesse port sériel: 4800...115.200 bps
Bits de données port sériel: 7 / 8
Bits d'arrêt port sériel: 1 / 2
Parité port sériel: Configuration: paire, impaire, aucune
Configuration: HTTP / JSON / DHTML
Firmware: Actualisable depuis la page web
LEDs de diagnostic: Power / RX / RT / FULL/HALF (Ethernet) /  ACTIVITY /  10M/100M / LINK
Alimentation: 85…290 VAC / 120…410 VDC
Connexion alimentation: Bornes métalliques à vis "posidraft"

Modèle:

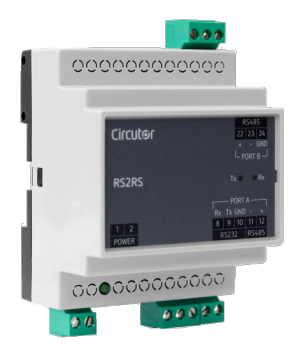

Circutor RS2RS

Circutor
M62141
Ajouter au panier
  • Description
  • En savoir plus
Circutor RS2RS convertisseur de protocole de réseau RS232 à RS485

Le convertisseur Circutor RS2RS permet la connexion d'instruments avec communication RS232 à un réseau de communication RS485. Il permet également de réaliser des fonctions de répéteur ou amplificateur d’un réseau RS485. Grâce à son isolation galvanique, le convertisseur Circutor RS2RS est conçu pour travailler dans des environnements industriels. Il est adapté à tout protocole de communications half-duplex sous forme automatique, sans besoin de modifier le logiciel. Il réalise la fonction de convertisseur de communications, entre bus de données RS232/RS485, ou amplificateur RS485/RS485 optocouplé. Le Circutor RS2RS réalise la commutation de réception Rx à transmission Tx, sous une forme automatique en détectant une activité sur la ligne de transmission Tx, évitant ainsi le besoin d’effectuer le contrôle par logiciel.

L’utilisation du Circutor RS2RS comme amplificateur, permet l’augmentation de la longueur du bus RS485 d’une installation qui en règle générale, ne doit pas dépasser les 1200 mètres. Il peut être utilisé dans des installations dans lesquelles apparaissent des problèmes de communications en raison des interférences ou des distances de câblage.

Les caractéristiques principales du convertisseur Circutor RS2RS sont :

  • Convertisseur de bus RS232 / RS485
  • Amplificateur RS485 / RS485
  • Auto-détection de vitesse et longueur de mot, de 300 à 115 000 bauds
  • Isolement galvanique jusqu’à 3 kV
  • Alimentation 120…230 V AC
  • LED Power, Tx et Rx
  • Fixation DIN 46277 (EN-50022), 3 modules DIN 43880

Modèle:

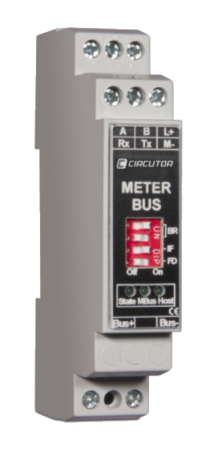

Circutor CMBUS

Circutor
Ajouter au panier
  • Description
  • En savoir plus
Convertisseur de protocole M-Bus à Modbus
Les interfaces de protocole Circutor CMBUS permettent aux instruments dotés de communications RS485 Modbus Master de communiquer avec différentes unités esclaves M-BUS.

Il existe de nombreux instruments qui enregistrent la consommation, équipés de protocoles ou d’interfaces de communication M-BUS. Ces instruments mesurent la consommation d’eau froide et chaude, ainsi que la vapeur, le gaz, l’électricité, etc. Ces instruments fournissent les paramètres caractéristiques des systèmes qu’ils contrôlent, tels que la température de l’eau, le volume, le débit, la pression ou la consommation d’énergie électrique, ainsi que les paramètres plus élémentaires d’un réseau électrique.

Le protocole M-BUS (BUS-METER) est un système de communication pour la lecture des compteurs d’énergie qui a été conçu pour automatiser la collecte de données par télécommande ou par des programmes informatiques.

Il existe deux modèles d’unités:

  • Circutor CMBUS-8 peut communiquer avec 8 unités esclaves (100 paramètres).
  • Circutor CMBUS-24 peut communiquer avec 24 unités esclaves (500 paramètres)

Modèle:
