CIRCUTOR bietet verschiedene Lösungen zur Erfassung der elektrischen Energie in mehreren Punkten eines elektrischen Netzes an. Einphasige digitale oder mechanische Energiezähler, zur Erfassung der elektrischen Energie in jedem Bereich des Netzes und an einzelnen Stromverbrauchern (Stromversorgung von Parzellen in Campingplätzen,Batterieaufladegeräte in Sporthäfen, Stromverbrauch in Hotelzimmern, Gerätverbrauch, Ausstellungen und auf Märkten, …).

Elektronische dreiphasige Energiezähler für Wirk-und Blindenergie, für die Erfassung der elektrischen Energie in dreiphasigen Netzen (Stromverbrauch von Motoren, Wasserpumpen, usw.).

Zählerimpulssammler LM 24, der über RS-485 verbunden an einen PC eine komplette Kontrolle der verbrauchten Energie oder anderer impulserzeugender Geräte ermöglicht.



 PDF Circutor Energiezähler Produktekatalog

 PDF Circutor Energiezähler Kernprodukte

Circutor CEM-M

!

Kommunikationsmodule

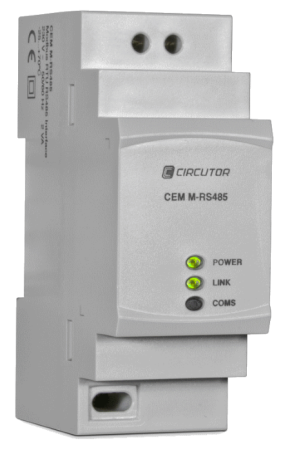

Circutor CEM-M-RS-485
Circutor CEM-M-ETH

Die Circutor CEM-M-Module sind austauschbare Kommunikationsmodule für die Schienen- Elektrizitätszähler CEM-C. Diese Module ermöglichen die Erweiterung der Leistungen der Elektrizitätszähler, sodass jeder Zähler an die vorhandenen Kommunikationsschnittstellen der Installation angepasst werden kann.



Die Energiemanagementsysteme erfordern Zähler, die die internationalen Messvorschriften erfüllen, aber gleichzeitig auch in die Standardkommunikationsprotokolle der Gebäude integriert werden können. Die Reihe CEM-M ermöglicht es dem Benutzer, den CEM-C-Zähler einzubauen, der für die Installation erforderlich ist (Einphasen-, direkter oder indirekter Dreiphasenzähler), und dann das passende CEM-M-Modul für sein Kommunikationsprotokoll hinzuzufügen.



Dieses Modulsystem ermöglicht unter anderem:

  • Den Elektrizitätszähler auszuwählen und dann die vom BMS benötigten Kommunikationsschnittstellen hinzuzufügen.
  • Den Bestand an Geräten zu senken, da der Zähler nicht ausgewechselt werden muss, egal ob sich der Kunde für Fernablesung entscheidet oder nicht und welches Kommunikationsprotokoll er verwenden möchte.
 PDF Technische Daten Circutor CEM-M  PDF Präsentation Circutor CEM  PDF Broschüre Circutor CEM

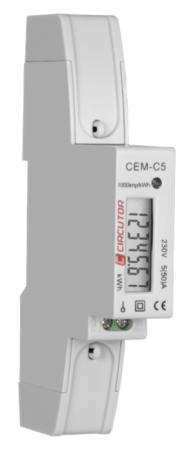

Circutor CEM-C5

Q25112
!

Circutor CEM-C5 - Einphasiger Energiezähler

Einphasenzähler für Teilverbrauchswerte zur Montage auf DIN-Schiene



Beschreibung

Cicutor CEM-C5 ist ein Einphasenstromzähler für aktive Energie (kWh) bis 50 A. Das Gerät führt präzise unidirektionale Energiemessungen (absolute Messung) der Klasse 1 aus. Das Gerät weist einen integrierten Digitalausgang für die Impulserzeugung auf, abhängig von der gemessenen Energie.



Weitere Ausstattungsmerkmale:

Entspricht IEC 62052-11 und IEC 62053-21 (allgemeine und messgerätespezifische Anforderungen)

Kompakte Abmessungen (1 Modul für DIN-Schiene misst 18 mm)

Display LCD mit Hintergrundbeleuchtung (7 Ziffern)

Plombierbar (Manipulationsschutz).



Anwendungen:

Messung des Stromverbrauchs in Gebäuden, von Maschinen oder im Dienstleistungsbereich.

Fernmeldung des Stromverbrauchs an ein System.

 PDF Technische Daten Circutor CEM-C5  PDF Präsentation Circutor CEM  PDF Broschüre Circutor CEM

Circutor CEM-C6

!

Einphasiger Energiezähler
Circutor CEM-C6

Circutor CEM-C6 MID

Circutor CEM-C6 110

Einphasenzähler für Teilverbrauchswerte zur Montage auf DIN-Schiene



Beschreibung

Cicutor CEM-C6 ist ein Einphasenstromzähler der Genauigkeitsklasse 1 für bis zu 100 A, der den Strom in beide Richtungen zählt. Der Zähler verfügt außerdem über integrierte RS-485 / Modbus-RTU Schnittstellen.



Weitere Ausstattungsmerkmale:

Entspricht IEC 62052-11 und IEC 62053-21 (allgemeine und messgerätespezifische Anforderungen)

Kompakte Abmessungen (1 Modul für DIN-Schiene misst 18 mm)

Hintergrundbeleuchtetes LCD-Display (6 Ziffern) mit wechselnden Bildschirmen zur Anzeige der elektrischen Parameter (V, A, kW, kVAr, kVA, kWh, cos φ).



Anwendungen:

Messung des Stromverbrauchs in Gebäuden, von Maschinen oder im Dienstleistungsbereich.

Verbrauchsüberwachung mit Mehrfachtariffunktion zur Messung des Verbrauchs innerhalb der einzelnen Zeiträume

Fernmeldung des Stromverbrauchs an ein System.

 PDF Technische Daten Circutor CEM-C6  PDF Präsentation Circutor CEM  PDF Broschüre Circutor CEM

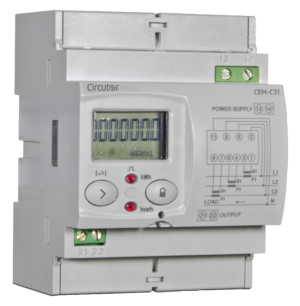

Circutor CEM-C30

!

Dreiphasig Energiezähler
Circutor CEM-C30-312
Circutor CEM-C30-312 MID

Dreiphasen-Elektrizitätszähler mit Indirektmessung bis 5 (10) A. Ausgestattet mit einem LCD-Display (7 Stellen) mit Anzeigen in einer Schleife. Optischer Kommunikationsanschluss (OSC-System) seitlich für Einbau des Kommunikationsmoduls (CEM-M). Weiter 2 Tasten (1 verplombbar) zur Anzeige aller Messdaten.



Weitere Eigenschaften sind:

  • MID-Zulassung Modul B+D (je nach Typ)
  • Klasse 1 bei Wirkleistung (Klasse B gemäß MID), Klasse 2 bei Blindleistung
  • Entspricht den Normen EN 50470 (europäische Norm MID) oder IEC 62053-21 (internationale Norm) je nach Typ.
  • Geringe Abmessungen (4 Module, 72 mm)
  • Rücksetzbarer Teilzähler
  • 1 programmierbarer Impulsausgang gemäß DIN 43864
  • Bildschirmanzeige bei Anschlussfehler
  • Energiespeicherung auch bei Anschlussfehler
 PDF Technische Daten Circutor CEM-C30  PDF Präsentation Circutor CEM  PDF Broschüre Circutor CEM

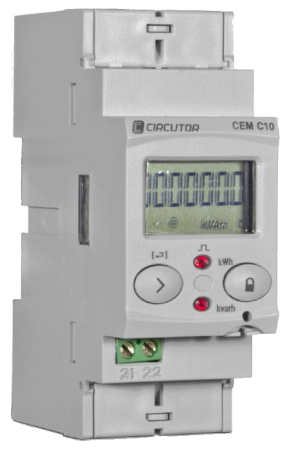

Circutor CEM-C10

!

Einphasiger Energiezähler
Circutor CEM-C10-212
Circutor CEM-C10-212 MID

Einphasen-Elektrizitätszähler bis 65 A. Ausgestattet mit einem LCD-Display (7 Stellen) mit Anzeigen in einer Schleife. Optischer Kommunikationsanschluss (OSC-System) seitlich für Einbau des Kommunikationsmoduls (CEM-M). Weiter 2 Tasten (1 verplombbar) zur Anzeige aller Messdaten.



Weitere Eigenschaften sind:

  • MID-Zulassung Modul B+D (je nach Typ)
  • Klasse 1 bei Wirkleistung (Klasse B gemäß MID), Klasse 2 bei Blindleistung
  • Entspricht den Normen EN 50470 (europäische Norm MID) oder IEC 62053-21 (internationale Norm) je nach Typ.
  • Geringe Abmessungen (2 Module, 36 mm)
  • Rücksetzbarer Teilzähler
  • 1 programmierbarer Impulsausgang gemäß DIN 43864
  • Bildschirmanzeige bei Anschlussfehler
  • Energiespeicherung auch bei Anschlussfehler

 PDF Technische Daten Circutor CEM-C10  PDF Präsentation Circutor CEM  PDF Broschüre Circutor CEM

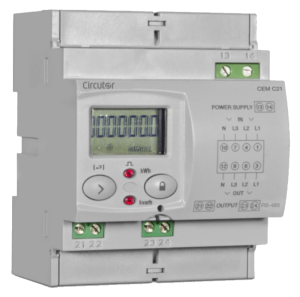

Circutor CEM-C20

!

Dreiphasig Energiezähler
Circutor CEM-C20-312
Circutor CEM-C20-312 MID

Dreiphasen-Elektrizitätszähler mit Direktmessung bis 65 A. Ausgestattet mit einem LCD-Display (7 Stellen) mit Anzeigen in einer Schleife. Optischer Kommunikationsanschluss (OSC-System) seitlich für Einbau des Kommunikationsmoduls (CEM-M). Weiter 2 Tasten (1 verplombbar) zur Anzeige aller Messdaten.



Weitere Eigenschaften sind:

  • MID-Zulassung Modul B+D (je nach Typ)
  • Klasse 1 bei Wirkleistung (Klasse B gemäß MID), Klasse 2 bei Blindleistung
  • Entspricht den Normen EN 50470 (europäische Norm MID) oder IEC 62053-21 (internationale Norm) je nach Typ.
  • Geringe Abmessungen (4 Module, 72 mm)
  • Rücksetzbarer Teilzähler
  • 1 programmierbarer Impulsausgang gemäß DIN 43864
  • Bildschirmanzeige bei Anschlussfehler
  • Energiespeicherung auch bei Anschlussfehler
 PDF Technische Daten Circutor CEM-C20  PDF Präsentation Circutor CEM  PDF Broschüre Circutor CEM

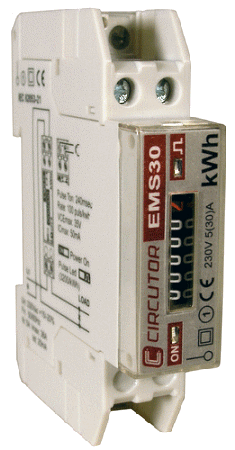

Circutor EMS30-C - M31611

UM300489
!

Einphasiger Energiezähler

Circutor EMS30-C

Circutor EMS30-C Elektromechanische einphasige Energiezähler zum Direktanschluss für DIN-Schiene.



Weitere Eigenschaften:

  • Mechanische Anzeige mit 6 Stellen: 5+1 Dezimalstelle
  • Größe 1 Modul
  • Anzeige Anschlussfehler 1 digitaler Impulsausgang mit optoisolierte Transistor, für verbrauchte Energie
  • Spannung: 230VAC
  • Anschluss: 5A (max. 30A)
  • Spezielle Eigenschaften: Impulsausgang



PDF Technische Daten Circutor EMS30-C

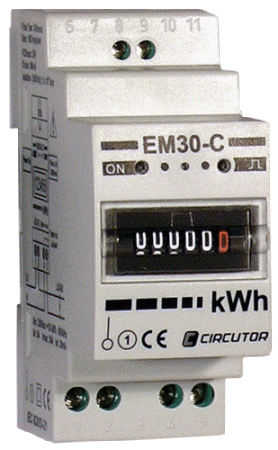

Circutor EM30-C - M30811

UM300460
!

Einphasiger Energiezähler
Circutor EM30-C

Circutor EM30-C Elektromechanische einphasige Energiezähler zum Direktanschluss für DIN-Schiene.


Weitere Eigenschaften:

  • Mechanische Anzeige mit 6 Stellen: 5 + 1 Dezimalstelle
  • Größe 2 Module
  • Anzeige Anschlussfehler 1 digitaler Impulsausgang mit optoisolierte Transistor, für verbrauchte Energie
  • Spannung: 230VAC
  • Anschluss: 5A (max. 30A)
  • Spezielle Eigenschaften: Impulsausgang



 PDF Technische Daten Circutor EM30-C

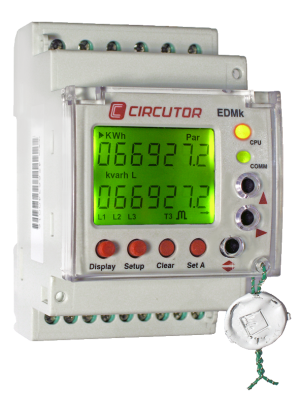

Circutor EDMk

!

Dreiphasig Energiezähler
Circutor EDMk
Circutor EDMk MID

Elektronischer Dreiphasenzähler von Wirk- und Blindleistung mit indirektem Anschluss für DIN-Schiene oder Schaltfeld. Misst 4 Quadranten: verbrauchte und erzeugte Wirkleistung (kWh) und sowohl kapazitative als auch induktive Blindleistung (kvarh).



Weitere Eigenschaften sind:

  • Rücksetzbare Teilzähler
  • Wandler mit galvanischer Trennung - ITF
  • Kommunikation RS-485, je nach Typ
  • Zwei Digitalausgänge mit optoisoliertem Transistor
  • Zeigt evtl. Anschlussfehler im Display an



 PDF Technische Daten Circutor EDMk  PDF Broschüre Circutor EDMk

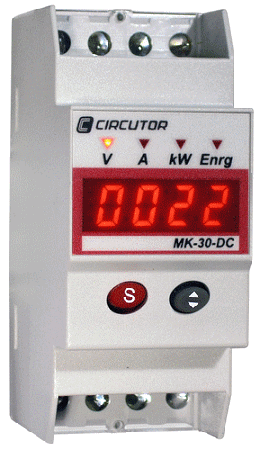

Circutor MK30-DC

UM300902
!

Elektronischer Gleichstrom-Energiezähler für DIN-Schiene
Circutor MK30-DC

Circutor MK30-DC - Einphasiger Energiezähler Direkter Anschluss: kWh



Weitere Eigenschaften:

  • Spannung bis zu 800 V dc
  • Anschluss: 30A (max. 60A)
  • Anzeige mit 4 Stellen 7 Segmente in roter Farbe und hoch effizient
  • Größe 2 Module Gemessene
  • Parameter: V, A, kW, kW/h
  • Digitaler Ausgang mit optoisoliertem Transistor.



PDF Technische Daten Circutor MK30-DC

Circutor MK-SH-DC

M30400
!

Elektronischer Gleichstrom-Energiezähler für DIN-Schiene
Circutor MK-SH-DC

Circutor MK-SH-DC - Einphasiger Energiezähler Direkter Anschluss: kWh



Weitere Eigenschaften:

  • Anzeige mit 4 Stellen 7 Segmente in roter Farbe und hoch effizient
  • Eingang Shunt 60mV
  • Parameter: V, A, kW, kW/h
  • Größe 2 Module Gemessene
  • Digitaler Ausgang mit optoisoliertem Transistor





PDF Technische Daten CIrcutor MK-SH-DC

Circutor LM-4I-4O-M / M31563

M31563
!
Zentralisierer mit 4 Eingängen und 4 Ausgängen
Circutor LM 4I/4O-M

Circutor LM 4I/4O-M Zentralisierer mit 4 Eingängen und 4 Ausgängen des Typs Relais mit Übermittlung RS485.



Bei dem Circutor LM4I-4O-M handelt es sich um eine Zentrale für Energiezähler mit 4 digitalen Eingängen (Optokoppler) zum Lesen der von den elektrischen Wasser-, Gas- und sonstigen Zählern ausgehenden Impulsen. Der Wert dieser Impulse wird abgespeichert.



Der Circutor LM4I-4O-M verfügt über insgesamt freie 4 Spannungseingänge, die 4 Speicherregistern zugeordnet sind.



Der Circutor LM4I-4O-M verfügt über insgesamt 4 Ausgänge, Typ Relais. Diese Ausgänge werden von einem Master gesteuert, von dem diese über Schnittstellen je nach den Anforderungen der Anwendung aktiviert oder deaktiviert werden.



Das System ist mit einer Schreibfunktion ausgestattet, mit der es möglich ist, einen Impuls zur Aktivierungen oder Deaktivierung eines jeglichen Ausganges zu geben.

PDF Technische Daten Circutor LM 4I / 4O-M

Circutor LM-24M / M31520

UM200048
!

Zentralisierer mit 24 Eingängen mit RS485
Circutor LM 24-M

Bei dem Circutor LM24-M handelt es sich um eine Zentrale für Energiezähler mit 24 digitalen Eingängen (Optokoppler) zum Lesen der von den elektrischen Wasser-, Gas- und sonstigen Zählern ausgehenden Impulsen.

Der Wert dieser Impulse wird abgespeichert.



Der Circutor LM4I-4O-M verfügt über insgesamt freie 24 Spannungseingänge, die 24 Speicherregistern zugeordnet sind.



Verfügt über einen Übermittlungsanschluss RS-485, der mittels eines Wandlers auf RS-232 oder auf Ethernet die Ablesung und Erfassung der Geräteaufnahmen durch Verwendung der Verwaltungssoftware PowerStudio


Technische Daten Circutor LM-24-M

Circutor LM-50-TCP / M31531

UM311080
!
Digitalimpulszentralisierer mit 50 Eingängen mit Ethernet-Übermittlung
Circutor LM-50-TCP

Circutor LM 50-TCP - Digitalimpulszentralisierer mit 50 Eingängen mit Ethernet-Übermittlung und Eingang für BUS RS-485.



Bei dem Circutor LM50-TCP handelt es sich um eine Zentrale für Energiezähler mit 50 digitalen Eingängen (Optokoppler) zum Lesen der von den elektrischen Wasser-, Gas- und sonstigen Zählern ausgehenden Impulsen.

Der Wert dieser Impulse wird abgespeichert.



Es gibt einen Kommunikationsport Ethernet 10BaseT/100Base TX zum Lesen und Schreiben der 50 Zähler der LM50-TCP mit Hilfe einer Systemanwendung, von dem je nach Modell Verbindungen mit dem Protokoll des Netzes UDP, TCP oder MODBUS/TCP hergestellt werden können. Zu diesem Zweck kommt das Kommunikationsprotokoll MODBUS RTU © zum Einsatz. Es stehen Funktionen zum Lesen und zum Nullsetzen der verschiedenen Zähler zur Verfügung.



Das Gerät verhält sich wie ein Kommunikationsübergang, da es über einen Ausgang BUS485 zum Anschluss der in dem Feld installierten Anlagen verfügt. An diesen BUS können bis zu insgesamt 31 Anlagen RS485 angeschlossen werden.

PDF Technische Daten Circutor LM-50-TCP

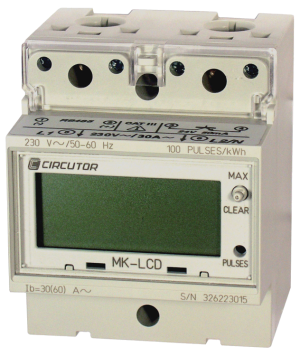

Circutor MK-LCD

!

Einphasiger Energiezähler Direkter Anschluss
Circutor MK-LCD
Circutor MK-M

Circutor MK-LCD Elektromechanischer Zähler für Einphasenwirkenergie zum direkten Anschluss für DINSchiene.



Weitere Eigenschaften:

  • Anzeige Anschlussfehler.
  • Strom bis 120 A (je nach Typ).
  • Übermittlung RS-485 (je nach Typ).
  • 1 digitaler Ausgang mit optoisoliertem Transistor.
  • Größe 4 Module Gemessene.
  • Zähler Teilverbrauche Zeigt Momentanparameter wie Spannung, Strom und Leistung.

 PDF Technische Daten Circutor MK-LCD  PDFTechnische Daten Circutor MK-M
