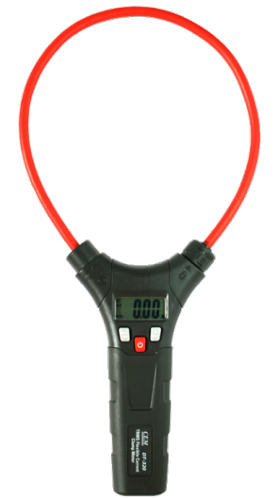

La sonde de courant CEM DT-320 est une sonde de courant alternatif utilisée pour mesurer des courants électriques élevés. Elle peut être enroulée autour de conducteurs de forme irrégulière, de barres omnibus ou de faisceaux de fils.

Elle est donc particulièrement utile pour mesurer le courant dans des espaces exigus ou difficiles d’accès.

Mesure de courants élevés :

Contrairement aux pinces ampèremétriques traditionnelles à noyau de fer, qui peuvent atteindre la saturation à des courants très élevés, les bobines de Rogowski permettent de mesurer des courants alternatifs extrêmement élevés, pouvant atteindre 3000 A.

Elles disposent de plages commutables (par exemple, 30 A, 300 A et 3 000 A) pour optimiser la résolution de mesure.

Flexibilité et portée :

Ce capteur léger et flexible peut être facilement placé dans des espaces restreints et enroulé autour de gros conducteurs. Les longueurs vont de 18 pouces (environ 457 mm).

Mesure autonome :

La pince CEM DT-320 intègre la sonde flexible et l'écran d'affichage dans un même boîtier, ce qui permet de les utiliser de manière autonome.

Applications :

• Industrie et qualité de l’énergie
• Maintenance et CVC
• Tests des réseaux
• Services publics et appareillage de commutation

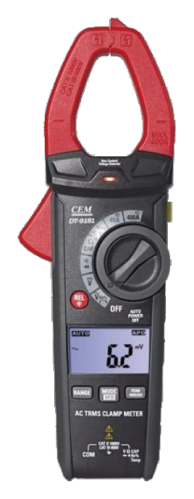

La pince ampèremétrique CEM DT-9181 est un outil pratique pour le dépannage des systèmes électriques AC/DC courants et pour identifier rapidement les problèmes électriques, par exemple sur les circuits, les moteurs, les transformateurs, les tableaux de distribution et les installations électriques.

La pince ampèremétrique CEM DT-9181 combine plusieurs fonctions de mesure dans un seul outil portable et compact, ce qui le rend idéal pour les tests électriques quotidiens et le dépannage.

Fonctionnalités principales:

Mesure de courant par pince : mesure les courants AC et DC jusqu’à 400 A sans déconnecter le circuit. La mâchoire de la pince peut accueillir des conducteurs d’un diamètre allant jusqu’à 30 mm.

Fonctions multimètre : mesure la tension AC/DC jusqu’à 1000 V et la résistance jusqu’à 40 MΩ, ce qui permet aux utilisateurs d’effectuer la plupart des mesures à l’aide d’un seul appareil.

Mesures avancées : outre les mesures électriques de base, le CEM DT-9181 peut mesurer la fréquence, la capacité et la température à l’aide du thermocouple de type K fourni. Ces fonctions sont utiles pour le dépannage des moteurs, des systèmes CVC et d’autres équipements électriques. Le courant d’appel permet de capturer le courant de démarrage élevé des moteurs et d’autres équipements électriques.

Tension sans contact (NCV) : fonction de sécurité permettant aux utilisateurs de détecter la présence d’une tension alternative sous tension sans entrer en contact direct avec un conducteur.

Application:

• Travaux d'électricité
• CVC
• Réparation automobile

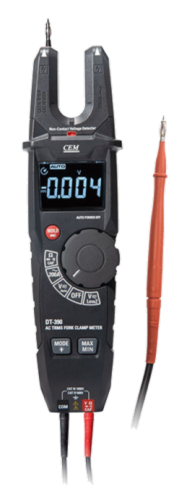

La pince ampèremétrique CEM DT-390 est un outil pratique et polyvalent que vous pouvez emporter sur n'importe quel chantier. Elle vous permet de vérifier la tension, la continuité et le courant à l'aide d'un seul appareil compact.

Lorsque vous travaillez sur des tableaux électriques et des circuits dérivés, vous pouvez l'utiliser pour :

• Dans les espaces restreints et les câblages denses, de mesurer la charge sur un circuit de dérivation directement au niveau du tableau, y compris les câbles d'alimentation, les circuits de dérivation et les fils neutres. Vous pouvez également vérifier si les interrupteurs, les fusibles et les contacts assurent une continuité du circuit électrique.

• Vérifier la tension du côté charge d'un disjoncteur ou d'un fusible.

• Vérifier qu'un circuit n'est pas sous tension avant de commencer à y travailler.

• Perturbation minimale du circuit

• Sécurité – moins de conducteurs exposés

La pince ampèremétrique CEM DT-396 constitue une alternative importante au multimètre standard lors d'interventions sur des installations électriques sous tension et à courant élevé.

• Vérification de la charge sur le raccordement principal$
• Équilibrage des charges du tableau électrique
• Dépannage des disjoncteurs qui se déclenchent
• Vérification du fonctionnement des appareils
• Recherche des charges fantômes/parasitaires

La pince ampèremétrique permet de mesurer en toute sécurité :

• Le courant alternatif/continu sans mettre l’équipement hors tension
• La tension à l’aide de cordons de mesure sur la plupart des modèles
• La résistance et la continuité des circuits
• La fréquence, la capacité et la température sur les modèles avancés

Afin de répondre aux exigences des électriciens, cette pince ampèremétrique offre de nombreuses fonctionnalités utiles, telles que la mesure TRMS, un indice de sécurité CAT III 1 000 V / CAT IV 600 V, une capacité de courant alternatif de 600 A, une tension maximale de 1000 V et un filtre passe-bas.

La pince ampèremétrique de courant de fuite CEM DT-398H True-RMS, permet aux utilisateurs de détecter les courants de fuite, de prévenir les temps d’arrêt et d’identifier les déclenchements des disjoncteurs différentiels (GFCI et RCD), le tout sans mettre l’équipement hors tension.

La pince dispose d'une ouverture de mâchoire de 30 mm pour une utilisation avec des conducteurs de plus grande section.

Sa mâchoire entièrement blindée garantit une mesure précise même des courants de fuite très faibles tout en minimisant l'impact des interférences électromagnétiques externes.

Haute sensibilité pour les faibles courants : contrairement aux pinces-ampèremétriques standard qui mesurent des courants élevés, une mini-pince ampèremétrique de mesure de courant de fuite est conçue pour détecter des courants très faibles de l’ordre du milliampère (mA).

Il peut mesurer des courants de fuite aussi faibles que 0,001 mA (1 μA)

Le courant alternatif dispose de 6 plages : 6 mA, 60 mA, 600 mA, 6 A, 60 A, 100 A

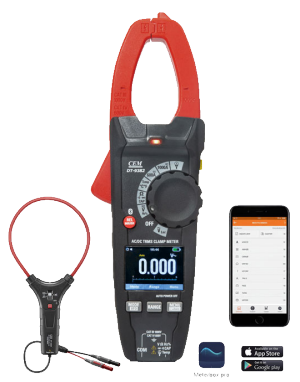

Pince ampèremétrique industrielle CEM TKCM-9382 à valeur efficace vraie avec sonde flexible

Les sites tels que les usines, les centrales électriques, les systèmes CVC et les ateliers de fabrication de panneaux nécessitent des fonctionnalités plus avancées.

Conçu pour les environnements à forte puissance électrique, avec beaucoup de bruit de fond et d'importantes surtensions au démarrage. Ce qui le distingue vraiment, ce sont quatre fonctionnalités clés : la mesure TRMS (pour des lectures précises sur des ondes non sinusoïdales), le filtrage passe-bas (pour éliminer les interférences des variateurs de fréquence), la capture des courants d'appel (pour mesurer les surtensions au démarrage) et l'indice de sécurité CAT IV (pour la protection sur les systèmes à haute puissance). Ces fonctionnalités sont essentielles si vous souhaitez dépanner des systèmes électriques industriels en toute sécurité.

La sonde de courant flexible fournie avec l'appareil facilite considérablement l'accès et la mesure autour de gros câbles dans des endroits exigus ou difficiles d'accès.

Application :

• Diagnostic des moteurs
• CVC et réfrigération (usage industriel)
• Maintenance des panneaux de commande

Contrôle des processus industriels et systèmes PLC

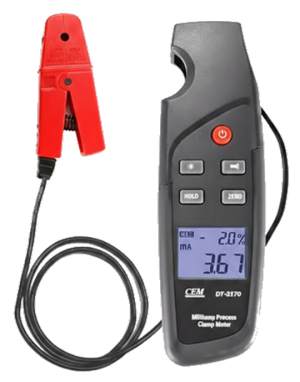

Il s'agit d'une pince ampèremétrique spécialisée conçue pour mesurer et diagnostiquer les signaux de boucle de courant 4-20 mA dans les systèmes de contrôle industriels sans déconnecter le circuit.

Principalement utilisé pour le diagnostic des signaux de processus industriels.

1. Dépannage :

Déterminez rapidement si la boucle de contrôle fonctionne normalement.

Déterminez si le défaut se situe au niveau du capteur/transmetteur, du câblage ou de l'alimentation électrique.

Recherchez les interférences de signal ou les problèmes de mise à la terre.

2. Mise en service et maintenance du système :

Vérifier l'intégrité du signal lors de l'installation d'un nouvel équipement.

Effectuez des inspections régulières et assurez la maintenance préventive.

3. Aide à l'étalonnage :

Permet des mesures en temps réel et non invasives du courant de sortie pendant l'étalonnage du transmetteur, ce qui offre un gain de confort considérable.

Application :

• Automatisation industrielle
• Systèmes PLC et DCS
• Dépannage des instruments
• Maintenance dans les industries de transformation

Les installations solaires fonctionnant avec des tensions élevées et des courants continus importants, il est indispensable d’utiliser des instruments de mesure spécifiques offrant des fonctionnalités adaptées et un niveau de sécurité approprié.

La pince ampèremétrique solaire CEM DT-9481 est principalement destinée à l’installation et à la maintenance des systèmes photovoltaïques et des installations éoliennes. Elle permet de mesurer des tensions jusqu’à 1 500 V AC/DC et des courants jusqu’à 1 000 A AC/DC, à l’aide de sa pince de mesure.

L’utilisation d’une pince ampèremétrique dédiée aux installations solaires présente plusieurs avantages en matière de sécurité et d’efficacité : elle permet d’effectuer des mesures sans déconnecter les conducteurs, réduit le risque de formation d’un arc électrique et facilite les mesures rapides sur des installations sous tension.

Grâce à sa connectivité sans fil avec un PC et un smartphone, la CEM DT-9481 permet également aux installateurs photovoltaïques de gérer facilement les données de mesure et les rapports.

Applications

• Installation et maintenance des panneaux solaires
• Maintenance électrique et recherche de pannes
• Électronique industrielle
• Équipements électromécaniques

Contrôle et mise en service des installations photovoltaïques

• Contrôle des panneaux : mesure de la tension à vide (Voc) et du courant de court-circuit (Isc) pour vérifier le bon fonctionnement des panneaux.
• Contrôle des chaînes photovoltaïques (strings) : vérification de la tension totale et du courant pour contrôler le câblage.
• Contrôle de l’onduleur : vérification de la polarité et de l’entrée DC pour garantir un raccordement correct et sûr.
• Mise en service : contrôle de la sortie AC et de la puissance pour vérifier le bon fonctionnement de l’installation.

Allie les fonctions d'une pince ampèremétrique classique à l'analyse de la qualité de l'énergie.

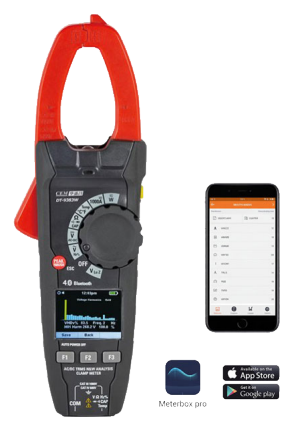

La pince DT-9383W est un outil de diagnostic destiné aux électriciens, aux techniciens en CVC et aux agents de maintenance industrielle.

Contrairement à une pince ampèremétrique basique qui se contente de mesurer le courant (en ampères), cet outil offre toutes les fonctionnalités d’une pince ampèremétrique standard, tout en analysant la qualité de l’énergie.

Une pince ampèremétrique classique vous indique uniquement l'intensité du courant, tandis qu'une pince ampèremétrique avec analyse de la qualité de l'énergie vous indique la pureté de ce courant.

Cet outil est indispensable pour toute personne chargée de l’entretien de systèmes électriques modernes comprenant des composants électroniques, des moteurs ou des installations solaires et éoliennes.

THD, mesure de la qualité de l'énergie

Outre la mesure RMS vraie, une large ouverture de mâchoire (35 mm) et les fonctions de mesure de base, le DT-9383W permet de mesurer la distorsion harmonique (THD), le courant d'appel, la puissance active (kW), la puissance réactive (kVAR), le facteur de puissance (PF), etc.

Applications :

• Dépannage des pannes de moteurs et de variateurs (industriel)
• Courant d'appel (trop élevé) ou harmoniques (distorsion)
• Audits énergétiques et réduction des coûts (gestion des installations)
• Faible facteur de puissance (kVAR gaspillés) ou consommation en kW par équipe
• Qualité de l'alimentation électrique dans les locaux commerciaux et les centres de données
• Mise en service des énergies renouvelables et des systèmes CVC
• Facteur de puissance et THD au point de raccordement au réseau

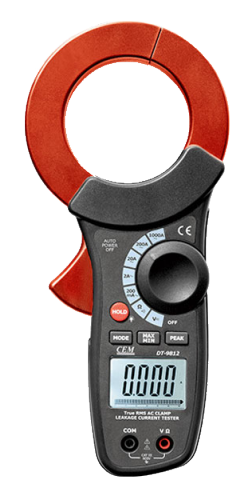

Détection précise des courants de fuite faibles comme des courants de charge élevés

Les pinces ampèremétriques (en particulier les pinces ampèremétriques de haute précision pour courants de fuite) sont des outils très efficaces et sûrs pour détecter les faibles courants de fuite. Elles permettent d’effectuer des mesures sans déconnecter le circuit, ce qui les rend idéales pour la surveillance en ligne et le dépannage d’équipements ou de systèmes.

La pince ampèremétrique CEM DT-9812 dispose d’une plage de mesure de courant allant de quelques milliampères à 1000 A en courant alternatif, couvrant cinq plages : 200 mA (résolution de 100 μA), 2 A (1 mA), 20 A (10 mA), 200 A (100 mA) et 1000 A (100 mA), répondant ainsi aux besoins de détection précise, des faibles courants de fuite aux courants de charge élevés.

Peut mesurer des courants de fuite aussi faibles que 0,1 mA (100 μA)

Large mâchoire de 68mm

Une pince ampèremétrique spécifique à l'énergie solaire est indispensable pour les professionnels du photovoltaïque, car elle permet une installation, une maintenance et un diagnostic précis. Contrairement aux multimètres standard, elle est conçue pour mesurer en toute sécurité les tensions continues élevées (jusqu'à 1500 V) et la puissance continue (en watts), paramètres essentiels pour vérifier les performances des panneaux solaires.

Ce pince-mètre bénéficie d'un indice de sécurité élevé (CAT III ou CAT IV) : CAT III 1500 V. Il est adapté à l'installation de systèmes solaires pour les services publics.

Application :

• Installation et maintenance de panneaux solaires
• Maintenance électrique et dépannage
• Électronique industrielle
• Équipements électromécaniques

Installation du système solaire :

• Panneau de test sur banc : (VOC / ISC) → Panneau en bon état.
• Test de chaîne : (somme des tensions / courant) → Bon câblage.
• Test de l'onduleur : (polarité / entrée DC) → Connexion sûre.
• Mise en service : (sortie AC / puissance) → Système opérationnel.

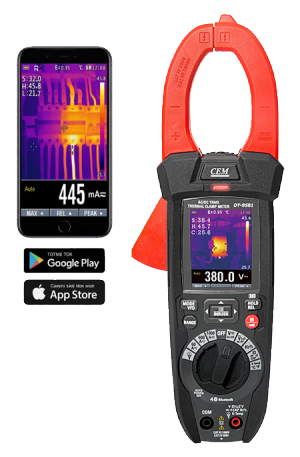

Pince ampèremétrique avec imagerie thermique

Simplifiez votre dépannage grâce à notre pince ampèremétrique CEM DT9581 dotée d'une fonction d'imagerie thermique. En combinant des mesures électriques précises, notamment le courant AC/DC, la tension et la continuité à un puissant capteur infrarouge, cet appareil vous permet de repérer instantanément les points chauds et les problèmes électriques. C'est le gain de temps ultime pour les électriciens.

Dépannage Sécurité et efficacité :

• Détectez les problèmes tels que les connexions surchauffées ou les circuits surchargés avant qu'ils ne tombent en panne ou ne causent des dommages.
• Réduisez les conjectures : vous pouvez identifier visuellement l'origine des problèmes.
• Combinez les mesures électriques et les diagnostics thermiques en un seul outil : gagnez du temps et évitez de transporter du matériel supplémentaire

Grâce à la connexion sans fil via l'application, les données de mesure collectées, y compris les images capturées, peuvent être rapidement stockées et partagées.

Application :

• Installations électriques et maintenance
• Dépannage industriel
• Diagnostic des systèmes CVC
• Inspections de systèmes solaires
• Gestion des installations

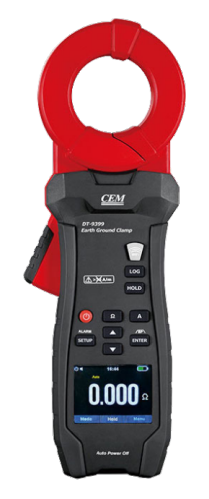

Plage de mesure 0,025 Ω – 1 500 Ω (résolution 0,001 Ω) haute précision, filtre passe-bande

La pince CEM DT-9399, en tant que mesureur de résistance de mise à la terre à pince de haute précision, offre des avantages tels qu'une grande précision et la capacité de mesurer rapidement, en toute sécurité et avec exactitude la résistance de la boucle de mise à la terre sans déconnecter le système de mise à la terre ni utiliser d'électrodes auxiliaires

Mesure du courant de fuite AC vers la terre

Vous pouvez détecter les courants de fuite AC sans avoir à déconnecter la tige de terre du système de mise à la terre, ce qui en fait l'outil idéal pour le dépannage alors que le système reste entièrement connecté.

Technologie de filtre passe-bande

Associée à une technologie de suppression des interférences par filtrage, elle garantit des mesures de haute précision même lors de l'ouverture et de la fermeture instantanées des disjoncteurs, facilitant ainsi l'analyse de la continuité du circuit pour localiser rapidement l'emplacement du défaut.

Enregistrement et connectivité sans fil

L'appareil peut stocker jusqu'à 32'760 mesures dans sa mémoire, enregistrées à l'intervalle de votre choix.

Prise en charge de la connectivité sans fil via Bluetooth, avec une application permettant de traiter, partager et générer des rapports sur les données de mesure.

Application :

• Sous-stations électriques
• Antennes-relais
• Centres de données
• Installations industrielles
• Systèmes de protection contre la foudre, qualité de la connexion du câble de mise à la terre de l'équipement.
• Inspecter et entretenir régulièrement le système de mise à la terre afin d'identifier les défauts de haute résistance causés par la corrosion ou le desserrage.
• Installations de panneaux solaires pour la mesure de la résistance de mise à la terre.
