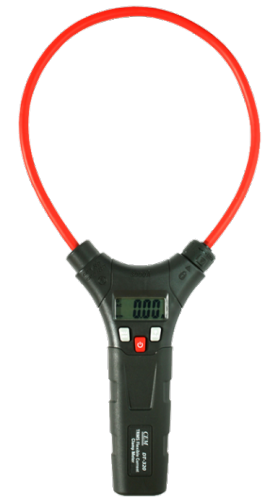

Die Wechselstrom-Messzange CEM DT-320 dient zur Messung hoher elektrischer Ströme. Sie lässt sich um unregelmäßig geformte Leiter, Sammelschienen oder Kabelbündel wickeln.

Dadurch eignet sie sich besonders gut für die Strommessung in beengten oder schwer zugänglichen Bereichen.

Hochstrommessung:

Im Gegensatz zu herkömmlichen Zangenmessgeräten mit Eisenkern, die bei sehr hohen Strömen in die Sättigung geraten können, lassen sich mit Rogowski-Spulen extrem hohe Wechselströme messen – bis zu 3000 A.

Mit umschaltbaren Messbereichen (z. B. 30 A, 300 A und 3000 A) zur Optimierung der Messauflösung.

Flexibilität und Reichweite:

Der leichte, flexible Sensor lässt sich problemlos in engen Räumen platzieren und um große Leiter wickeln. Die Längen reichen von 18 Zoll (ca. 457 mm).

Eigenständige Messung:

Beim CEM DT-320 sind die flexible Sonde und das Display in ein und demselben Gerät integriert, sodass sie eigenständig verwendet werden können.

Anwendung:

• Industrie und Netzqualität
• Wartung und HLK
• Prüfung von Dreiphasensystemen
• Versorgungsunternehmen und Schaltanlagen

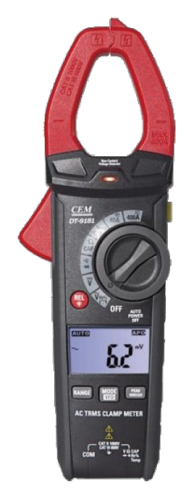

Die CEM DT-9181 ist ein nützliches Werkzeug zur Fehlerbehebung in allgemeinen AC/DC-Stromversorgungssystemen und zum schnellen Aufspüren elektrischer Probleme, z. B. in Schaltkreisen, Motoren, Transformatoren, Verteilertafeln und elektrischen Anlagen.

Die CEM DT-9181 vereint mehrere Messfunktionen in einem kompakten Handmessgerät und eignet sich somit für alltägliche elektrische Prüfungen und die Fehlersuche.

Kernfunktionen:

Strommessung mit Stromzange: Misst Wechselstrom und Gleichstrom bis zu 400 A, ohne den Stromkreis zu unterbrechen. Die Messzange kann Leiter mit einem Durchmesser von bis zu 30 mm aufnehmen.

Multimeter-Funktionen: Misst Wechselstrom- und Gleichspannung bis zu 1000 V sowie Widerstand bis zu 40 MΩ, sodass Anwender die gängigsten elektrischen Prüfungen mit einem einzigen Gerät durchführen.

Erweiterte Messungen: Zusätzlich zu den grundlegenden elektrischen Messungen kann das CEM DT-9181 Frequenz, Kapazität und Temperatur mithilfe des mitgelieferten Thermoelements vom Typ K. Diese Funktionen sind nützlich für die Fehlerbehebung an Motoren, HLK-Anlagen und anderen elektrischen Geräten. Einschaltstrom: Erfasst den hohen Anlaufstrom von Motoren und anderen elektrischen Geräten.

Berührungslose Spannungsmessung (NCV): Eine Sicherheitsfunktion, mit der Anwender das Vorhandensein von Wechselspannung erkennen können, ohne direkten Kontakt mit einem Leiter.

Anwendung:

• Elektroarbeiten
• Klimatechnik
• Kfz-Reparatur

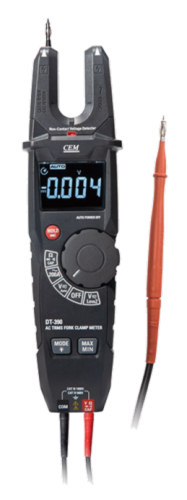

Die CEM DT-390 Gabelzangenmesszange ist ein praktisches All-in-One-Werkzeug, das Sie an jeden Einsatzort mitnehmen können. Mit diesem kompakten Gerät können Sie Spannung, Durchgang und Strom prüfen.

Bei Arbeiten an Schalttafeln und Abzweigstromkreisen können Sie damit:

• In engen Räumen und bei dichter Verkabelung können Sie direkt am Verteilerkasten messen, wie hoch die Last auf einem Abzweigstromkreis ist, einschließlich Zuleitungskabeln, Abzweigstromkreisen und Neutralleitern. Sie können auch prüfen, ob Schalter, Sicherungen und Kontakte einen durchgehenden Strompfad aufweisen.

• Überprüfen Sie die Spannung auf der Lastseite eines Leistungsschalters oder einer Sicherung.

• Sicherstellen, dass ein Stromkreis spannungsfrei ist, bevor Sie mit der Arbeit daran beginnen.

• Minimale Unterbrechung des Stromkreises

• Sicherheit – weniger freiliegende Leiter

Die Stromzange CEM DT-396 eine wichtige Alternative zu einem Standard-Multimeter bei Arbeiten an unter Spannung stehenden, hochstromführenden elektrischen Anlagen.

• Überprüfung der Last an einem Hauptanschluss
• Lastenausgleich im Verteilerkasten
• Fehlerbehebung bei ausgelösten Schutzschaltern
• Überprüfung der Gerätefunktion
• Suche nach „Geister“- oder parasitären Lasten

Mit einer Stromzange können Elektriker sicher Folgendes messen:

• Wechselstrom und Gleichstrom, ohne Geräte abschalten zu müssen
• Spannung mithilfe von Messleitungen bei den meisten Modellen
• Widerstand und Durchgang
• Frequenz, Kapazität und Temperatur bei erweiterten Modellen

Um den Anforderungen an Elektriker gerecht zu werden, verfügt diese Stromzange über viele nützliche Funktionen wie True-RMS, Sicherheitsklasse CAT III 1000 V / CAT IV 600 V, eine Wechselstrom-Messkapazität von 600 A, eine Messspannung bis zu 1000 V sowie einen Tiefpassfilter.

Die CEM DT-398H ist eine True-RMS-Leckstromzange, mit der Anwender Leckströme erkennen, Ausfallzeiten vermeiden und Auslösungen von FI-Schutzschaltern und Fehlerstromschutzschaltern identifizieren können – und das alles, ohne Geräte abschalten zu müssen.

Das Messgerät verfügt über eine Backenöffnung von 30 mm für den Einsatz mit größeren Leitern. Die vollständig abgeschirmte Backe gewährleistet eine präzise Messung selbst sehr kleiner Ableitströme und minimiert gleichzeitig die Auswirkungen externer elektromagnetischer Störungen.

Hohe Empfindlichkeit für kleine Ströme: Im Gegensatz zu Standard-Stromzangenmessgeräten, die hohe Ströme messen, ist ein Mini-Fehlerstrom-Messgerät darauf ausgelegt, sehr kleine Ströme im Milliampere-Bereich (mA) zu erfassen.

Es kann Ableitströme von nur 0,001 mA (1 μA) messen

Wechselstrom unterstützt 6 Messbereiche: 6 mA, 60 mA, 600 mA, 6 A, 60 A, 100 A

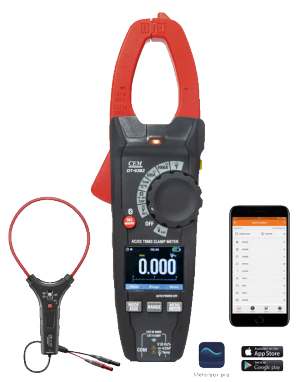

CEM TKCM-9382 Industrielle Stromzange TRMS

An Orten wie Fabriken, Kraftwerken, HLK-Anlagen und Schaltanlagen sind erweiterte Funktionen erforderlich.

Entwickelt für Umgebungen mit hoher elektrischer Leistung, starken Störsignalen und hohen Anlaufströmen. Was sie wirklich auszeichnet, sind vier Schlüsselmerkmale: True-RMS (für genaue Messwerte bei nicht sinusförmigen Wellen), Tiefpassfilterung (zum Unterdrücken von Störungen durch Frequenzumrichter), Einschaltstrom-Erfassung (zum Messen von Anlaufströmen) und Schutzklasse CAT IV (für den Schutz an Hochleistungssystemen). Diese Funktionen sind unverzichtbar, wenn Sie industrielle elektrische Systeme sicher zu warten.

Die im Lieferumfang enthaltene flexible Stromsonde erleichtert das Erreichen und Messen an dicken Leitungen an beengten oder schwer zugänglichen Stellen erheblich.

Anwendung:

• Motordiagnostik
• HLK und Kältetechnik (industrieller Einsatz)
• Wartung von Schalttafeln

Industrielle Prozesssteuerung und SPS-Systeme

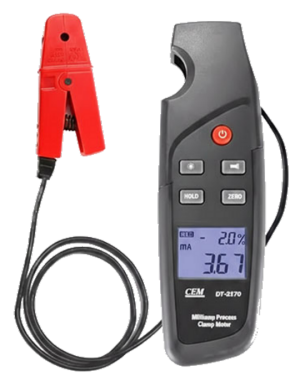

Hierbei handelt es sich um eine spezielle Stromzange, die zur Messung und Diagnose von 4–20-mA-Stromschleifensignalen in industriellen Steuerungssystemen entwickelt wurde, ohne dass der Stromkreis unterbrochen werden muss.

Wird hauptsächlich in der Diagnose von industriellen Prozesssignalen eingesetzt

1. Fehlerbehebung:

Schnelle Feststellung, ob der Regelkreis normal funktioniert.

Ermitteln Sie, ob der Fehler auf der Sensor-/Messumformer-Seite, in der Verkabelung oder in der Stromversorgung liegt. Untersuchen Sie Signalstörungen oder Erdungsprobleme.

2. Inbetriebnahme und Wartung von Systemen:

Überprüfen Sie die Signalintegrität bei der Installation neuer Geräte.

Führen Sie regelmäßige Inspektionen durch und leisten Sie vorbeugende Wartung.

3. Unterstützung bei der Kalibrierung:

Ermöglicht in Echtzeit nicht-invasive Messungen des Ausgangsstroms während der Kalibrierung des Messumformers und bietet damit erheblichen Komfort.

Anwendung:

• Industrielle Automatisierung
• SPS- und DCS-Systeme
• Fehlerbehebung bei Messgeräten
• Wartung in der Prozessindustrie

Da Solaranlagen mit Hochspannungs- und Hochstrom-Gleichstrom arbeiten, müssen spezielle Werkzeuge mit bestimmten Funktionen und Sicherheitsbewertungen verwendet werden.

Die CEM DT-9481 Solar-Zangenmesszange wird hauptsächlich bei der Installation und Wartung von Solaranlagen und Windkraftanlagen eingesetzt. Die Zangenmesszange misst Spannungen bis zu 1500 V AC/DC über die Zangenklaue und Ströme bis zu 1000 A AC/DC.

Der Vorteil der Verwendung eines Solar-Zangenmessgeräts besteht darin, dass es Sicherheit gewährleistet, da keine Kabel getrennt werden müssen, das Risiko eines Lichtbogens verringert wird und Messungen in unter Spannung stehenden Systemen schneller durchgeführt werden können.

Darüber hinaus können PV-Installateure dank der drahtlosen Verbindung über PC und Smartphone die Messdaten und Berichte einfach verwalten.

Anwendung:

• Installation und Wartung von Solarmodulen
• Elektrische Wartung und Fehlerbehebung
• Industrieelektronik
• Elektromechanische Geräte

Installation des Sonnensystems:

• Prüfstand-Panel: (VOC / ISC) → Panel in Ordnung.
• String-Test: (Spannungssumme / Strom) → Gute Verkabelung.
• Wechselrichtertest: (Polarität / DC-Eingang) → Sichere Verbindung.
• Inbetriebnahme: (Wechselstromausgang / Leistung) → System in Betrieb.

Kombination aus den Funktionen einer herkömmlichen Stromzange mit der Analyse der Netzqualität.

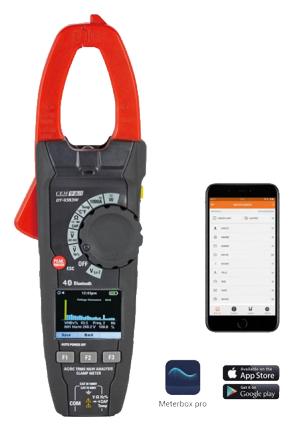

DT-9383W, ein Diagnosegerät für Elektriker, HLK-Techniker und Mitarbeiter in der industriellen Instandhaltung.

Im Gegensatz zu einer einfachen Stromzange, die lediglich den Strom (in Ampere) misst, bietet dieses Gerät alle Funktionen einer Standard-Stromzange und analysiert darüber hinaus die Netzqualität.

Ein einfaches Messgerät zeigt Ihnen nur an, wie viel Strom fließt, aber eine Stromqualitäts-Stromzange zeigt Ihnen, wie sauber dieser Strom ist.

Dieses Gerät ist unverzichtbar für alle, die sich um moderne elektrische Anlagen kümmern, die Elektronik, Motoren oder Solar- und Windenergie umfassen.

THD, Messung der Netzqualität

Neben True-RMS, einer großen Backenöffnung (35 mm) und grundlegenden Messfunktionen kann das DT-9383W die harmonische Verzerrung (THD), den Einschaltstrom, die Wirkleistung (kW), die Blindleistung (kVAR), den Leistungsfaktor (PF) usw. messen.

Anwendung:

• Fehlerbehebung bei Motor- und Antriebsausfällen (Industrie)
• Einschaltstrom (zu hoch) oder Oberschwingungen (Verzerrung)
• Energieaudits und Kostensenkung (Facility Management)
• Niedriger Leistungsfaktor (verschwendete kVAR) oder kW-Verbrauch pro Schicht
• Stromqualität in Gewerbegebäuden und Rechenzentren
• Inbetriebnahme von Anlagen für erneuerbare Energien und HLK
• Leistungsfaktor und THD am Netzanschlusspunkt

Präzise Erfassung von schwachen Leckströmen bis hin zu großen Lastströmen

Stromzangen (insbesondere hochpräzise Leckstromzangen) sind äußerst effektive und sichere Werkzeuge zur Erfassung schwacher Leckströme. Sie ermöglichen Messungen, ohne den Stromkreis zu unterbrechen, und eignen sich daher ideal für die Online-Überwachung und Fehlerbehebung an Geräten oder Anlagen.

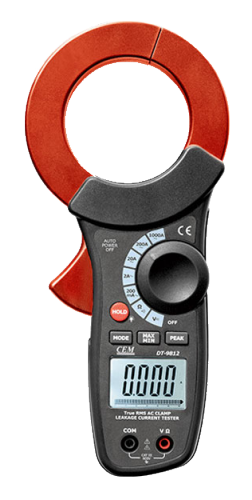

Die Stromzange CEM DT-9812 verfügt über einen Strommessbereich von Milliampere bis 1000 A Wechselstrom der fünf Messbereiche umfasst: 200 mA (Auflösung 100 μA), 2 A (1 mA), 20 A (10 mA), 200 A (100 mA) und 1000 A (100 mA) und somit den Anforderungen an eine genaue Erfassung von schwachen Leckströmen bis hin zu großen Lastströmen gerecht wird.

Es kann Leckströme von nur 0,1 mA (100 μA) messen

Große Messbacken mit einer Breite von 68 mm

Eine solar-spezifische Zangenmesszange ist für PV-Fachleute unverzichtbar, da sie eine präzise Installation, Wartung und Diagnose ermöglicht. Im Gegensatz zu Standard-Multimetern ist sie für die sichere Messung hoher Gleichspannungen (bis zu 1500 V) und Gleichstromleistungen (Watt) ausgelegt – kritische Parameter für die Überprüfung der Leistung von Solarmodulen.

Hohe Sicherheitsbewertung (CAT III oder CAT IV) für dieses Messgerät ist CAT III 1500 V, es ist für die Installation von Solaranlagen in Versorgungsunternehmen geeignet.

Anwendung:

• Installation und Wartung von Solaranlagen
• Elektrische Wartung und Fehlerbehebung
• Industrieelektronik
• Elektromechanische Ausrüstung

Installation der Solaranlage:

• Prüfstand-Panel: (VOC / ISC) → Panel in Ordnung.
• String-Test: (Spannungssumme / Strom) → Gute Verkabelung.
• Wechselrichtertest: (Polarität / DC-Eingang) → Sichere Verbindung.
• Inbetriebnahme: (Wechselstromausgang / Leistung) → System in Betrieb.

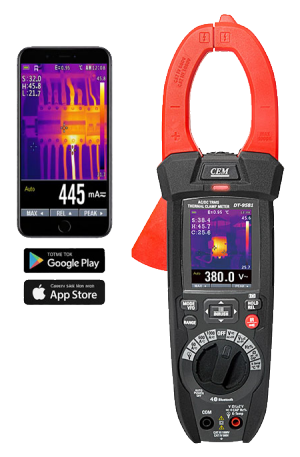

Optimieren Sie Ihre Fehlersuche mit unserer Zangenmesszange CEM-DT9581 mit Wärmebildfunktion. Durch die Kombination präziser elektrischer Messungen – einschließlich AC/DC-Strom, Spannung und Durchgang – mit einem leistungsstarken Infrarotsensor ermöglicht dieses Gerät die sofortige Erkennung von Hotspots und elektrischen Problemen. Es ist die ultimative Zeitersparnis für Elektriker.

Fehlerbehebung Sicherheit & Effizienz:

• Erkennen Sie Probleme wie überhitzte Anschlüsse oder überlastete Stromkreise, bevor sie ausfallen oder Schäden verursachen.
• Reduzieren Sie das Rätselraten – Sie können visuell erkennen, wo Probleme auftreten.
• Kombinieren Sie elektrische Messungen und Wärmediagnostik in einem Gerät – das spart Zeit und den Transport zusätzlicher Ausrüstung

Über eine drahtlose Verbindung per App können die erfassten Messdaten, einschließlich der aufgenommenen Bilder, schnell gespeichert und geteilt werden.

Anwendung:

• Elektrische Installationen und Wartung
• Fehlerbehebung in der Industrie
• Diagnose von HLK-Anlagen
• Inspektionen von Solaranlagen
• Gebäudemanagement

Messbereich 0,025 Ω – 1500 Ω (Auflösung 0,001 Ω) hohe Genauigkeit, Bandpassfilter

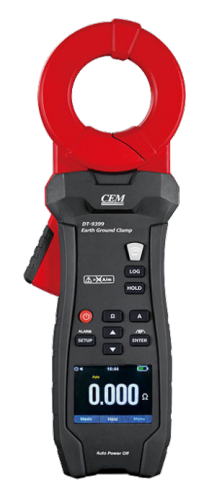

Das CEM DT-9399 ist ein hochpräzises Erdungswiderstandsmessgerät mit Zangenmessung und bietet Vorteile wie hohe Genauigkeit sowie die Möglichkeit, den Erdungsschleifenwiderstand schnell, sicher und genau zu messen, ohne das Erdungssystem zu trennen oder Hilfselektroden zu verwenden

Messung des Wechselstrom-Ableitstroms zur Erde

Sie können Wechselstrom-Ableitströme ermitteln, ohne den Erdungsstab vom Erdungssystem trennen zu müssen – was das Gerät perfekt für die Fehlersuche macht, während das System vollständig angeschlossen bleibt.

Bandpassfilter-Technologie

In Kombination mit der Technologie zur Unterdrückung von Filterstörungen gewährleistet sie hochpräzise Messungen selbst während des momentanen Öffnens und Schließens von Leistungsschaltern und unterstützt so die Analyse der Stromkreisdurchgängigkeit, um die Fehlerstelle schnell zu lokalisieren.

Protokollierung und drahtlose Konnektivität

Das Gerät kann bis zu 32.760 Messungen in seinem Speicher speichern, die in einem von Ihnen festgelegten Intervall aufgezeichnet werden.

Unterstützt drahtlose Konnektivität über Bluetooth, wobei die App zur Verarbeitung, Weitergabe und Berichterstellung der Messdaten genutzt wird.

Anwendung:

• Umspannwerke
• Mobilfunkmasten
• Rechenzentren
• Industrieanlagen
• Blitzschutzanlagen, Die Qualität der Erdungsanschlüsse der Anlagen.
• Regelmäßige Inspektion und Wartung des Erdungssystems zur Erkennung von Fehlern mit hohem Widerstand, die durch Korrosion oder Lockerung verursacht werden.
• Solaranlagen zur Messung des Erdungswiderstands.
